户外演唱会音响系统解决方案
一、项目概述
| 项目信息 | 内容 |
|---|---|
| 演出类型 | 草原户外大型演唱会 |
| 演出艺人 | 乌兰图雅（草原风格流行/民族音乐） |
| 场地特征 | 开阔草原，无建筑反射面，直达声为主 |
| 预估观众 | 8000-15000人 |
| 覆盖纵深 | 约80-120米 |
1.1 设备配置总览
| 类型 | 产品名称 | 型号 | 数量 | 用途 |
|---|---|---|---|---|
| 主扩 | (巡演大师)双12寸三分频线阵 | MAX212 | 24只 | 左右主扩声阵列 |
| 超低 | (巡演大师)双18寸低音炮 | MAX218 | 12只 | 低频扩展/心型指向 |
| 前补 | 单10寸同轴线阵 | A10 | 8只 | 前区补声 |
| 返听 | MAX15寸专业返听音箱 | MAX15S | 16只 | 舞台监听系统 |
二、场地声学环境分析
2.1 草原户外环境特点
草原户外演唱会与室内场馆有本质区别，主要面临以下声学挑战：
- 风力干扰：草原地区风速较大，风向多变，会产生明显的风噪和声波折射，影响高频传输
- 温湿度波动：昼夜温差大，湿度变化会影响扬声器单元参数和声音传播速度
- 背景噪声：草原环境相对安静，但风声、远处交通或发电机噪声需纳入考虑
- 地面效应：声波沿地面传播时，草地具有一定的吸声特性，中低频会有额外衰减
2.2 设计目标根据演唱会音响系统技术标准
| 技术指标 | 设计目标 |
|---|---|
| 观众区声压级 | 105-110 dB SPL（峰值） |
| 频率响应 | 35Hz - 18kHz（±3dB） |
| 声场不均匀度 | ≤6dB |
| 语言清晰度（STI） | ≥0.60 |
| 总谐波失真 | <0.5% |
三、扬声器系统设计

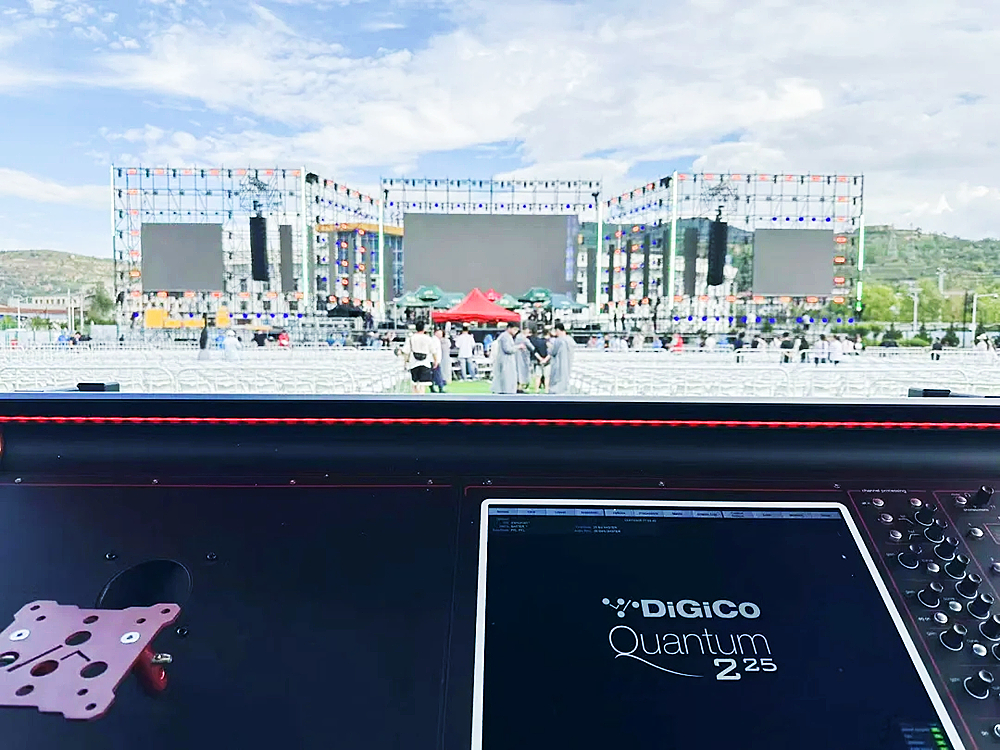

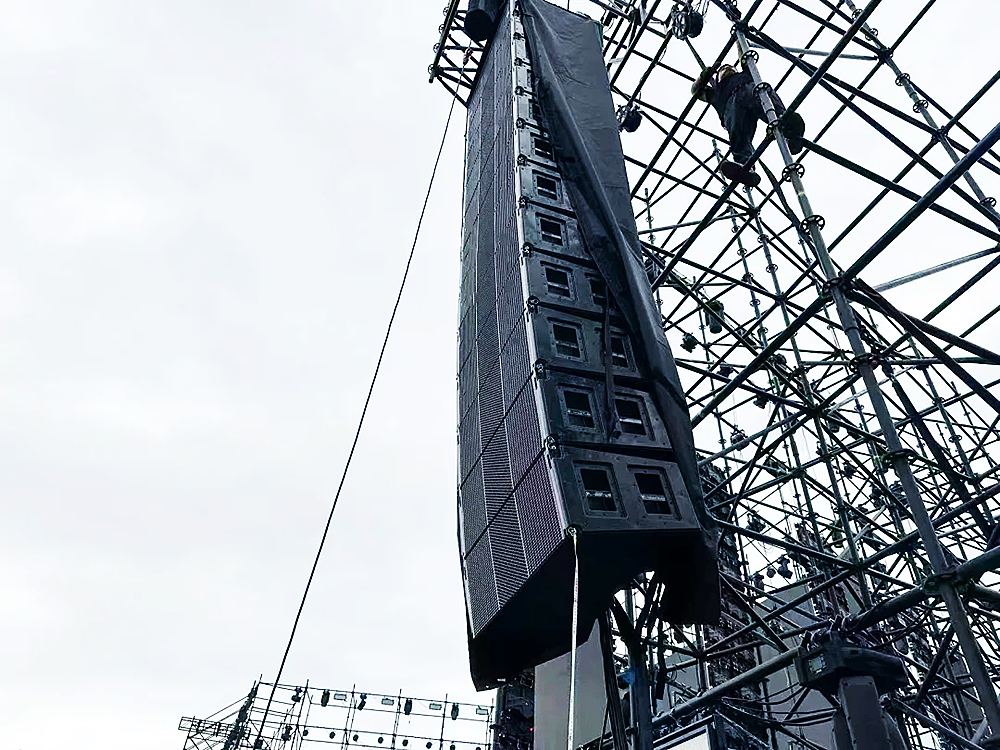

3.1 主扩声系统（MAX212 线阵列）
阵列配置方案：左右各一组线阵列，每组12只 MAX212

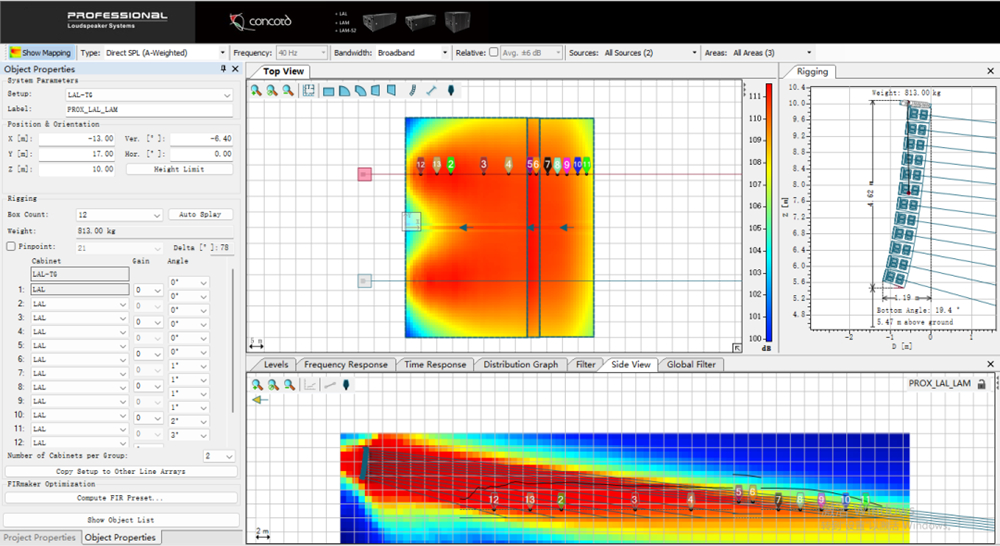

吊挂角度设计
MAX212 支持 0°-7° 可调角度，建议采用 J型曲线 吊挂：
| 位置 | 数量 | 角度设置 | 覆盖区域 |
|---|---|---|---|
| 顶部（第1-3只） | 3只 | 0°-1° | 远场观众区（60-120m） |
| 中部（第4-8只） | 5只 | 2°-4° | 中场观众区（30-60m） |
| 底部（第9-12只） | 4只 | 5°-7° | 近场观众区（0-30m） |
吊挂高度与位置
- 吊挂高度：阵列底部离地约 6-8米
- 阵列间距：左右阵列间距约 18-24米（根据舞台宽度调整）
- 投射距离：最远覆盖约 100-120米
- 水平覆盖：MAX212 水平覆盖约 80°-100°，左右阵列叠加后可覆盖约 40-50米 宽度的观众区
草原环境特殊处理：由于草原无反射面，建议将阵列整体角度略向下调整 1-2°，增加地面附近声能密度，补偿草地吸声损失。
3.2 超低频系统（MAX218 双18寸低音炮）

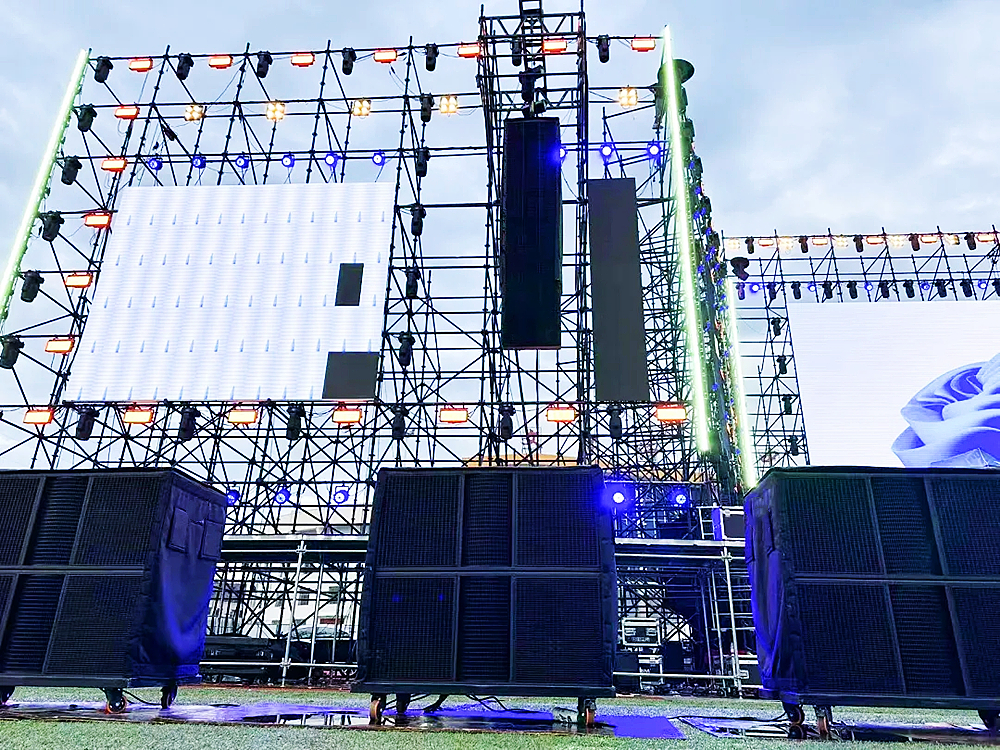

摆放方案：12只 MAX218 采用心型指向堆叠布局
舞台前方中央区域： ┌─────────────────────────────────┐ │ 心型组A（4只堆叠） │ 心型组B（4只堆叠） │ 心型组C（4只堆叠） │ │ 左超低区 │ 中超低区 │ 右超低区 │ └─────────────────────────────────┘
心型指向配置
MAX218 支持心型/超心型指向模式
- 每组4只堆叠：2只朝前（正面单元）+ 2只朝后（侧面单元）
- 目的：增强观众区低频能量，减少对舞台的干扰
- 分频点：建议设置为 80-100Hz
草原低音补偿：草原地面松软，低频衰减较硬地面更明显。建议将超低频分频点适当上调至 100Hz，并在 60-80Hz 做 +3dB 提升，补偿草地吸声。
3.3 前区补声系统（A10 同轴线阵）
摆放方案：8只 A10 分为4组，布置于舞台前沿（台唇）
舞台前沿台唇位置： ┌────────────────────────────────────────┐ │ ◆ A10×2 │ 舞台开口 │ A10×2 ◆ │ │ ◆ A10×2 │ （歌手表演区） │ A10×2 ◆ │ └────────────────────────────────────────┘
- 覆盖区域：舞台前方 0-20米 近场观众区
- 作用：填补主扩线阵在近距离的覆盖盲区，提升前区语言清晰度
- 延时设置：相对于主扩阵列延时约 8-15ms（根据实际距离计算）
3.4 舞台返听系统（MAX15S）
布局方案：16只 MAX15S 环绕舞台布置
| 位置 | 数量 | 用途 |
|---|---|---|
| 舞台前沿（左右各2只） | 4只 | 主唱/前排乐手返听 |
| 舞台中后区（左右各2只） | 4只 | 乐队/伴舞返听 |
| 舞台侧翼（左右各2只） | 4只 | 侧面补听 |
| 鼓手/键盘区后方 | 2只 | 节奏组专用返听 |
| 备用/流动 | 2只 | 灵活调配 |
返听调音策略
- 返听系统使用 独立调音台 或调音台的 AUX输出
- 每位主要歌手/乐手分配独立 AUX 通道
- 返听音量控制在 95-100dB SPL 以内，避免影响观众席
四、信号流程与系统架构
4.1 系统信号流程图
┌─────────────────────────────────────────────────────────────┐ │ 音源输入层 │ │ 无线话筒 │ 有线话筒 │ 乐器DI │ 播放器 │ 电脑播放 │ 鼓组话筒 │ └─────────────────────────────────────────────────────────────┘ ↓ ┌─────────────────────────────────────────────────────────────┐ │ 主调音台 │ │ （建议：32路以上数字调音台） │ │ 主输出L/R → 系统处理器 → 功放 → 主扩/超低/前补 │ │ AUX 1-8 → 返听调音台/处理器 → 功放 → 返听音箱 │ └─────────────────────────────────────────────────────────────┘ ↓ ┌─────────────────────────────────────────────────────────────┐ │ 系统处理器（DSP） │ │ • 分频处理（主扩三分频 + 超低） │ │ • 延时对齐（前补/远场延时塔） │ │ • EQ均衡（房间补偿/音色调整） │ │ • 限幅保护（防止过载失真） │ │ • 相位校正 │ └─────────────────────────────────────────────────────────────┘ ↓ ┌─────────────────────────────────────────────────────────────┐ │ 功率放大器 │ │ 主扩功放 │ 超低功放 │ 前补功放 │ 返听功放 │ └─────────────────────────────────────────────────────────────┘ ↓ ┌─────────────────────────────────────────────────────────────┐ │ 扬声器系统 │ │ 左阵列12只 │ 右阵列12只 │ 超低12只 │ 前补8只 │ 返听16只 │ └─────────────────────────────────────────────────────────────┘
4.2 分频方案
MAX212 为外置三分频设计，需要DSP处理器进行精确分频：
| 频段 | 分频点 | 处理说明 |
|---|---|---|
| 高频（HF） | 4kHz-6kHz | 2×3寸钕磁压缩高音 |
| 中频（MF） | 700Hz-1.2kHz | 4×6寸汝瓷陶瓷中音 |
| 低频（LF） | 80-100Hz | 2×12寸汝瓷复合振膜钕磁低音 |
| 超低频（Sub） | 80Hz以下 | MAX218 双18寸低音炮 |
五、功率放大器配置建议
| 设备 | 数量 | 单只功率需求 | 推荐功放配置 |
|---|---|---|---|
| MAX212（低频） | 24只 | 800W RMS | 4台 4通道功放（每通道推2只） |
| MAX212（中频） | 24只 | 350W RMS | 4台 4通道功放（每通道推2只） |
| MAX212（高频） | 24只 | 160W RMS | 2台 4通道功放（每通道推4只） |
| MAX218 | 12只 | 1200W RMS | 3台 4通道功放（每通道推1只） |
| A10 | 8只 | 约400W RMS | 2台 4通道功放（每通道推2只） |
| MAX15S | 16只 | 约500W RMS | 4台 4通道功放（每通道推2只） |
总功率估算：约 60,000W - 80,000W（峰值），建议配电容量预留 100kVA 以上。
六、调音与音色设计
6.1 草原风格音乐调音要点
乌兰图雅的音乐以草原民族风格为主，调音需特别注意：
- 人声处理
- 中频（1kHz-4kHz）保持清晰通透，突出人声的"草原辽阔感"
- 低频管理
- 超低频 40-60Hz 适度控制，避免草原松软地面过度吸声导致低频浑浊
- 动态处理
- 压缩比控制在 3:1-4:1，保持草原歌曲的动态起伏
- 限制器阈值设置在 -3dB，保护系统安全
6.2 系统EQ调整
| 频段 | 调整建议 | 目的 |
|---|---|---|
| 40-60Hz | -2dB | 控制浑浊，补偿草地吸声 |
| 80-120Hz | +3~+6dB | 增加温暖度、力度感 |
| 200-400Hz | -1~2dB | 减少箱体共振 |
| 1kHz-3kHz | +1~2dB | 提升人声清晰度 |
| 4kHz-8kHz | 平直 | 保持高频通透 |
| 12kHz以上 | +1dB | 补偿空气高频衰减 |
七、安装与调试流程
7.1 安装步骤
Day 1 - 场地搭建
- 场地勘测：测量舞台尺寸、观众区范围、风速风向
- 搭建吊挂架/桁架：确保承重安全（MAX212 单只约 65-72kg）
- 铺设电源线路：主电源 → 配电柜 → 各功放机柜
Day 2 - 设备安装
- 吊挂线阵列：按J型曲线安装，角度精确调整
- 摆放超低音：心型指向堆叠，接地稳固
- 布置前补音箱：台唇位置，延时测量
- 布置返听音箱：舞台环绕，角度朝向表演者
- 连接功放与处理器
Day 3 - 系统调试
- 通电检查：逐路测试，确认极性正确
- 声学测量：使用SMAART/Live等软件测量频响
- 延时对齐：前补音箱、左右阵列延时校准
- EQ优化：根据实测曲线调整系统EQ
- 声压级测试：各区域测量，确保均匀覆盖
- 啸叫抑制：调整话筒增益结构，优化返听
7.2 调试检查清单
- [ ] 所有音箱相位一致
- [ ] 左右阵列声压级平衡（差异<2dB）
- [ ] 各频段分频点衔接平滑
- [ ] 前补延时与主扩对齐
- [ ] 返听与主扩隔离度足够
- [ ] 系统限幅器设置正确
- [ ] 备份系统测试正常
八、草原环境应急预案
8.1 防风措施
| 风速等级 | 应对措施 |
|---|---|
| <4级（<7m/s） | 正常演出，加强监控 |
| 4-6级（7-13m/s） | 降低线阵列吊挂高度，加固防风拉索 |
| >6级（>13m/s） | 暂停演出，降下线阵列，保护设备 |
- 线阵列吊挂点使用 双保险 钢丝绳
- 超低音堆叠使用 绑带固定，防止倾倒
- 准备防风罩保护控制台和功放设备
8.2 防雨防潮
- 所有功放、处理器放置于 防水机柜/帐篷 内
- 音箱接头使用 防水胶带 包裹
- 准备防雨布，突发降雨时覆盖设备
- 机柜内放置干燥剂，控制湿度
8.3 电源保障
- 采用 双路供电：市电 + 发电机备份
- 调音台使用 UPS不间断电源（至少30分钟续航）
- 总配电容量预留 30%余量
8.4 备份方案
| 设备 | 备份策略 |
|---|---|
| 调音台 | 准备备用调音台或数字台场景备份 |
| 功放 | 每类型功放多备1台 |
| 话筒 | 无线话筒按1:1.5配置（如8只用12只） |
| 线缆 | 信号线、电源线各备20% |
九、设备清单汇总
| 序号 | 设备类型 | 型号/规格 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | 主扩线阵 | MAX212 双12寸三分频 | 24只 | 左右各12只 |
| 2 | 超低音炮 | MAX218 双18寸 | 12只 | 心型堆叠 |
| 3 | 前区补声 | A10 单10寸同轴 | 8只 | 台唇布置 |
| 4 | 舞台返听 | MAX15S 15寸 | 16只 | 舞台环绕 |
| 5 | 数字调音台 | 32路以上 | 1台 | 主调音 |
| 6 | 返听调音台 | 16路以上 | 1台 | 返听专用 |
| 7 | 系统处理器 | 4进8出DSP | 2台 | 主扩/返听各1 |
| 8 | 功率放大器 | 4通道专业功放 | 约19台 | 按频段配置 |
| 9 | 无线话筒 | 真分集UHF | 12套 | 含头戴/手持 |
| 10 | 有线话筒 | 乐器/合唱话筒 | 若干 | 按乐队配置 |
| 11 | 线材辅料 | 音箱线/信号线/电源线 | 1批 | 含接插件 |
| 12 | 吊挂系统 | 桁架/吊架/钢丝绳 | 1套 | 含保险装置 |
| 13 | 机柜/帐篷 | 防水机柜/遮阳棚 | 若干 | 设备防护 |
